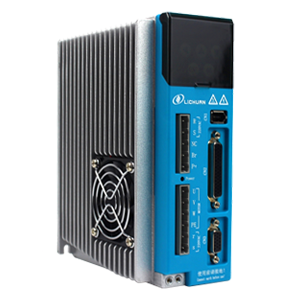

LCDA2260E 三相86/110数显步进伺服驱动器
LCDA2260E 功能特性使用环境及参数电压输入范围：AC : 150V~230V 保存温度：-20℃～80℃最大峰值电流：6A使用温度：0℃～55℃脉冲形式：脉冲+方向，CW/CCW使用湿度：90%RH（不凝露）逻辑输入电流：10~20mA震动频率：小于 0.5G（4.9m/s2）10Hz～60Hz（非连续运行）脉冲响应频率：0~200kHz 避免粉尘、油污、腐蚀性气体、湿度太大及震动太强场所，禁止有可燃气体和导电灰尘绝缘电阻：500M 主要参数说明 （1）电气指标参数LCDA2260E最小值典型值最大值单位最大峰值电流--6A输入电源电压150220230VDC逻辑输入电流71016mA脉冲频率--200KHZ 产品示意图 驱动器端子说明 （1）功率端子定义1符号名称说明R功率电源输入端150V~230VACSNC空端子BR1外部制动电阻外部制动电阻接在BR1与P+之间P+直线母线电压（2）功率端子定义2符号名称说明U电机U相绕组-V电机V相绕组-W电机W相绕组-PE接地端子-R控制电源输入150V~230VACS（3）驱动器编码器端子定义符号颜色说明EB+黑电机编码器B相正输入EB-蓝电机编码器B相负输入EA+黄电机编码器A相正输入EA-绿电机编码器A相负输入VDC 红编码器+5V输入EGND白编码器电源地（4）控制信号端口名称说明PUL+脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于2.5μs。如采用+12V或+24V时需串1.5K电阻。PUL-DIR+方向输入信号：通过高/低电平信号切换电机方向，方向信号应先于脉冲信号至少5μs建立，如采用+12V或+24V时需串1.5K电阻。DIR-ENA+使能控制信号：此输入信号用于使能或禁止驱动器输出。当不需要此功能时，使能信号端悬空即可。如采用+12V或+24V时需串1.5K电阻。ENA-Pend+定位完成信号正端Pend-定位完成信号负端ALM+报警输出正端ALM-报警输出负端 报警处理 报警代码故障说明故障处理ER 001过流报警 1. 电机动力线短路或电机故障； 2. 驱动器电流环参数设置过大；...
